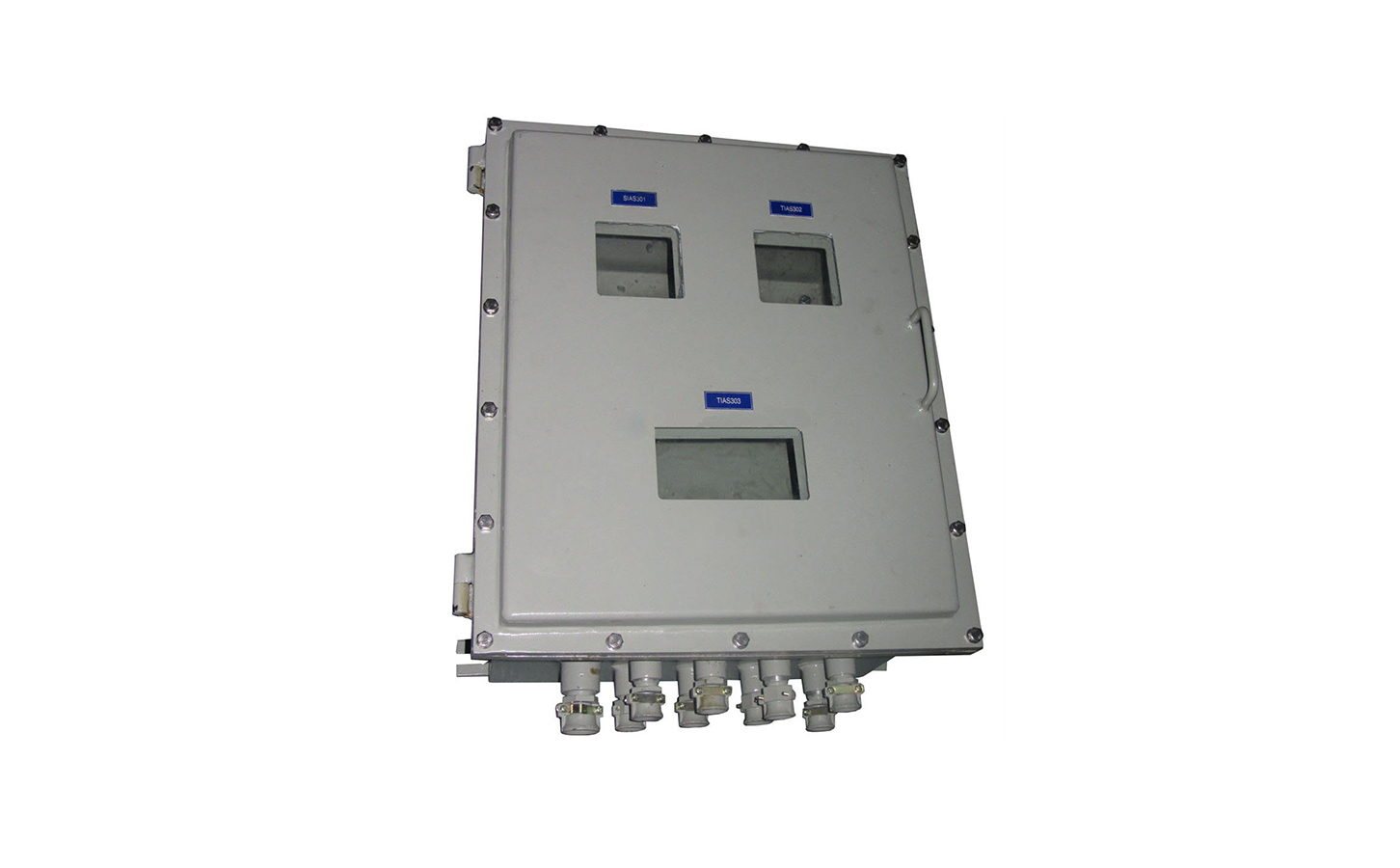

一、觸摸屏防爆控制箱適用范圍

1．適用于爆炸性氣體環境1區、2區危險場所；

2．適用于IIA、IIB、IIC級爆炸性氣體環境；

3．適用于可燃性粉塵環境20區、21區、22區；

4．適用于溫度組別為T1—T6的環境；

5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；

二、觸摸屏防爆控制箱產品特點

1．本產品外殼采用鋁合金壓鑄或鋼板焊接成型，表面經高速拋丸后靜電噴塑，外形美觀；

2．本產品為隔爆型防爆結構，可裝各種防爆儀表如電壓表、電流表、數顯表、溫控儀、轉速表、流量表等各種顯示儀表和各種要操作的顯示儀表；

3．本產品全面推出新型優化的設計方案，結構合理、通用性強、使用壽命高、外形美觀；

4．所有緊固件均采用抗強腐蝕的304不銹鋼材質；

5．布線方式，鋼管或電纜、防爆軟管均可；

6．可根據用戶要求特殊定制；(若訂貨請說明儀表的外形尺寸和安裝尺寸或客戶提供儀表)

三、觸摸屏防爆控制箱技術參數

防爆標志：ExdIIBT4/T5/T6、ExdIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

額定電壓：AC220, 其他電壓：12V/24V/36V/127V

儀表外形尺寸：按客戶要求；

防護等級：IP54/IP55/IP65；

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；

引入引出方向：上進上出，下進下出（可按客戶要求不受限制）

1 、變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠?，可對電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。

2 、啟、停控制功能

變頻柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。

3 、頻率（速度）調整

變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速

4 、表頭顯示

變頻柜面板上設置電壓表，電流表 , 頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。

5 、備用工頻切換

用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動 / 自動，工頻啟動裝置大于 15KW 用軟啟動器實現）

6 、可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動 / 自動、緊急停止、變頻 / 工頻、 PLC 控制，觸摸屏等。

7 、加裝外圍設備

根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及 EMI 濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（ PLC ） , 可編程操作終端（ GOT ），電度表，散熱風扇等。

8 、將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。

9 、整齊美觀

將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。
