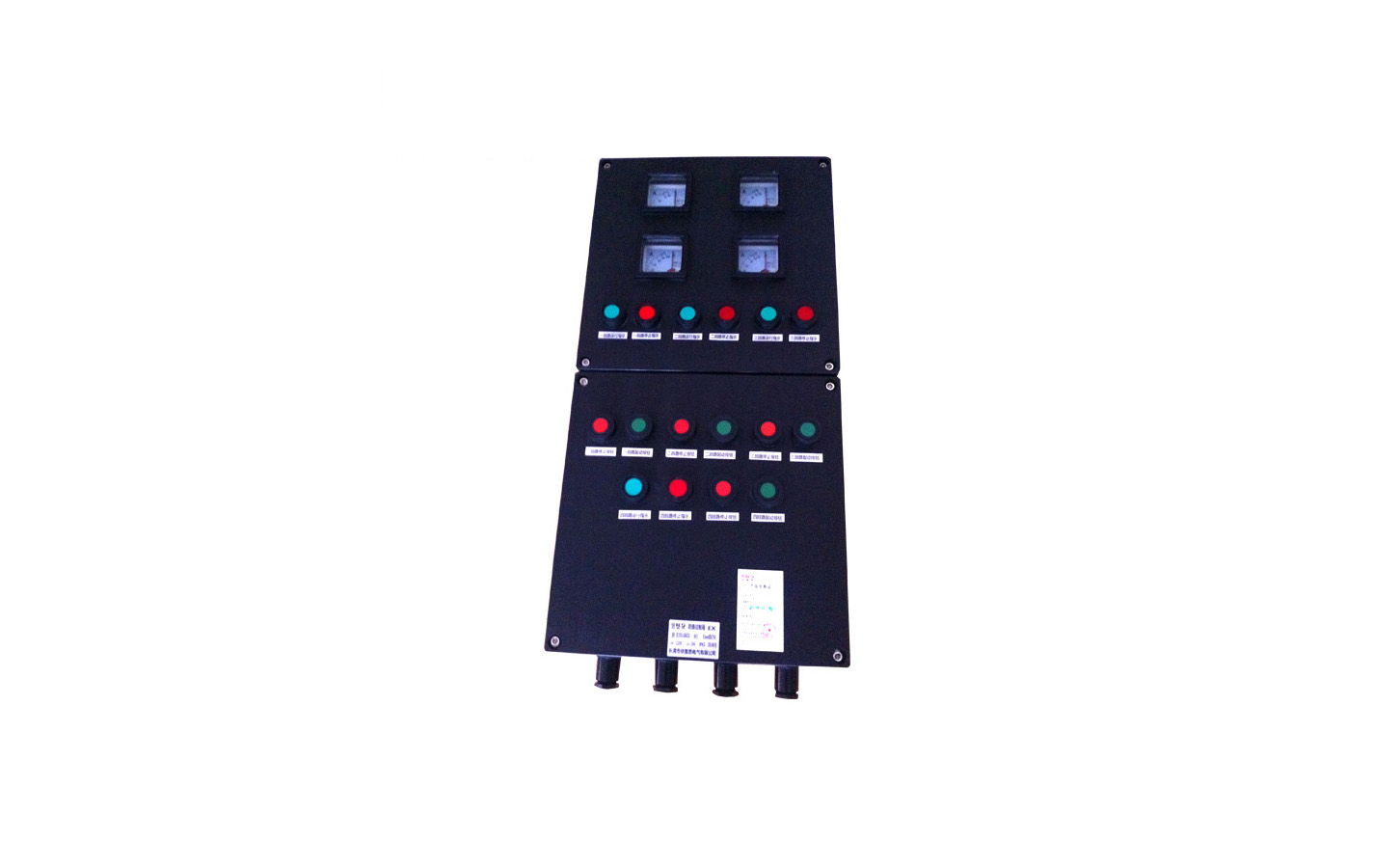

防爆防腐控制箱用途和適用范圍

防爆防腐控制箱是按GB3836.1～2設計和制造，配電箱主要用于1區或2區中含有爆炸性混合物為Ⅱ類B級T4組及以下爆炸危險場所，適用于可燃性粉塵環境20區、21區、22區，適用于溫度組別為T1—T6的環境，作為交流50Hz，額定電壓至380V，線路中遠距控制信號、電氣等，并有信號指示燈。

防爆防腐控制箱產品型號和意義及基本參數

產品型號和意義

B XK - □ □ □ □

開關數（不裝補0）

信號燈數（不裝補0）

電流表數（不裝補0）

按鈕數（不裝補0）

控制箱

防爆

防爆防腐控制箱基本參數

額定電壓：380V

額定電流：10A

控制箱的防爆標志為dⅡBT4;

控制箱進線配用電纜大外徑為26mm；

現場防爆操作箱在下列情況下能夠可靠工作

1周圍空氣溫度上限值不超過+40℃，下限值不低于-20℃，且24小時內的平均值不超過+35℃；

2安裝地點的海拔不超過2000m；

3在無顯著搖動、振動和沖擊的地方；

4安裝地點濕月平均大相對濕度不超過95%，同時該月的月平均溫度不低于+25℃；

5污染等級為3級；

6安裝類別為Ⅱ、Ⅲ類；

7防護等級：IP54。

防爆防腐控制箱主要結構及外形安裝尺寸

防爆防腐控制箱主要結構

防爆防腐控制箱外殼采用ZL102鑄鋁合金制成隔爆型主腔及接線腔，主腔內裝有按鈕、信號燈等元件，通過操作機構及外殼手柄進行操作，且有指示燈顯示，接線腔內有與主腔相貫通的接線端子，并有電纜引入裝置，設有內外接地螺釘。

防爆電控箱使用與維修

1將控制箱安裝固定好，將進出線腔蓋打開，把電纜通過引入裝置接至接線端子上，接好內外接地線，檢查無誤后合上蓋，用緊固件緊固，并把壓緊螺母旋緊使電纜密封，完畢后即可使用。

2控制箱不得隨意拆卸，維修進先斷開電源后，才能開蓋維修，維修時不得損壞隔爆面，維修后隔爆接合面涂204-1防銹油，并將蓋合好，用螺栓緊固后才能使用。

訂貨須知

1、防爆器材方案多樣，網上價格不能一一列舉，采購時請先與客復人員聯系；

2、防爆器材訂貨時用戶須提供具體的電氣原理圖或接線圖，我公司根據用戶要求選擇相應規格的殼體，出具相應的技術方案，供用戶確認后生產；

3、訂貨時請注明詳細型號、規格、防爆標志及數量等；

4、內裝元件品牌客戶訂貨時須注明；

5、防爆器材內裝的元件滿足防爆標準要求時也可由用戶自行提供。
