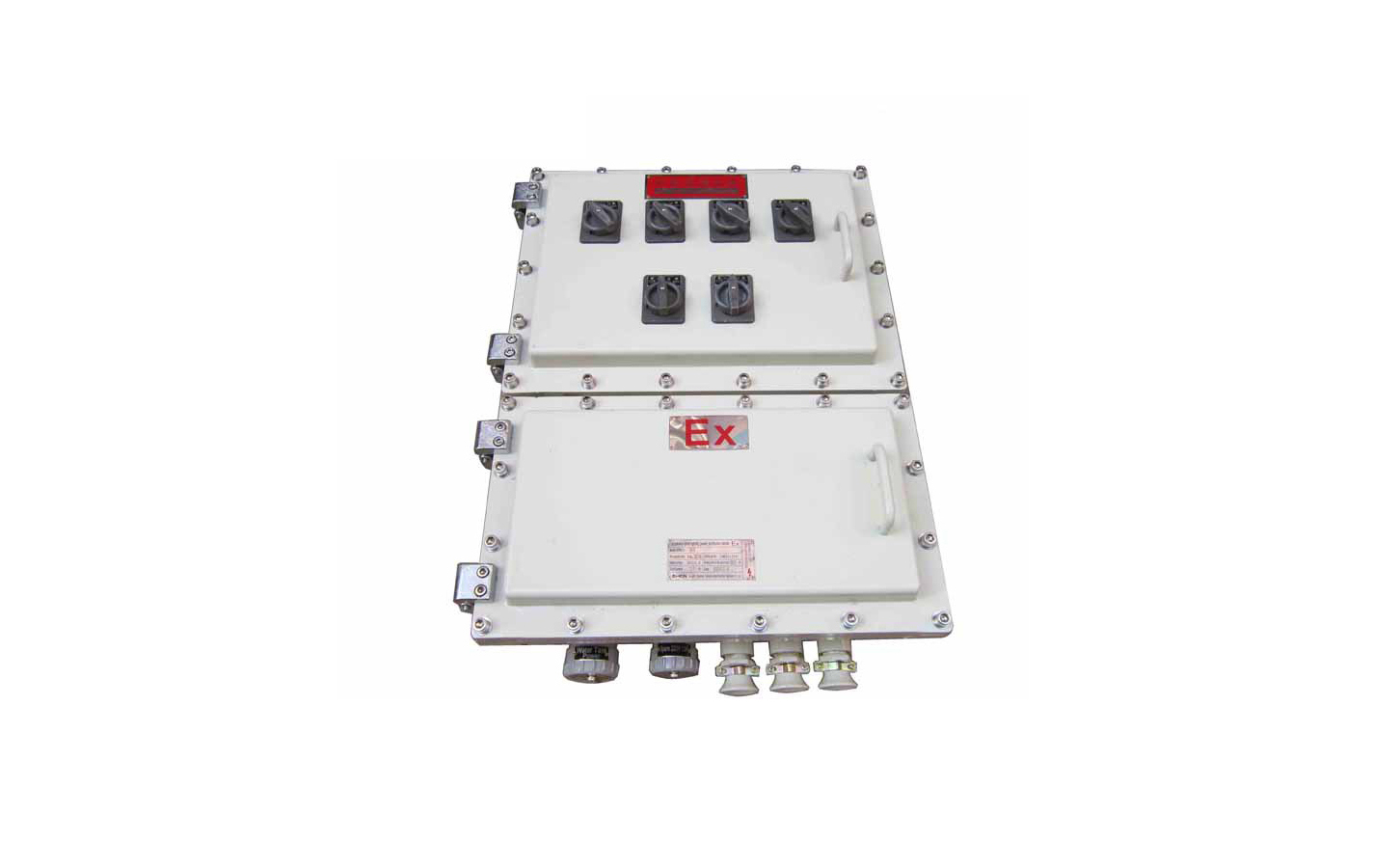

廠用防爆配電箱適用范圍

1.適用于1區、2區危險氣體場所；

2.適用于IIA、IIB、IIC類T1-T6組爆炸性氣體或蒸汽環境；

3.適用于戶內、戶外（IP54、IP65*）

4.適用于可燃性粉塵場所；

5.適用于石油開采、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境；

6.用于照明或動力線路的電源配電；

廠用防爆配電箱技術要點：

1.鋁合金外殼壓鑄成型，表面噴塑，外形美觀；

2.內裝C65N、NC100H及S25□S高分斷小型斷路器、M611或GV2電動機保護器、3VE1空氣開關

  CM1塑殼斷路器及信號燈等元件；

3.具有過載、短路保護功能；

4.模塊結構，各種回路可根據用戶需要自由組裝；

5.可根據用戶要求特制，如加裝電涌保護器、電流表、電壓表等；

6.鋼管貨電纜布線

廠用防爆配電箱加工標準：

GB/T 2900.1-2008 電工術語 基本術語

GB/T 2900.18-2008 電工術語 低壓電器

GB/T 2900.35-2009 電工術語 爆炸性環境用設備

GB3836.1-2000 爆炸性氣體環境用電氣設備第1部分：通用要求

GB3836.2-2000 爆炸性氣體環境用電氣設備第2部分：隔爆型“d”

GB4208-2008 外殼防護等級（IP代碼）

GB/T13384-2008 機電產品包裝通用技術條件

GB14048.1-2006 低壓開關設備和控制設備第一部分：總則

GB14048.2-2008 低壓開關設備和控制設備 第二部分：斷路器

GB2828.1-2003 《計數抽樣檢驗程序第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃》

型號含義

B X M D □—□/□ □ □

K：帶總開關（不要求不注）

L：帶漏電保護（不要求不注）

支路電流

回路數

 廠用防爆配電箱

設計序號61為ⅡB類、62為ⅡC類

照明為M,動力為D

箱類

防爆

結構模式：

結構要求

 配電箱的操作手柄必須操作靈活，動作可靠，并應有清晰的“分”“合”標志。

配電箱接線箱內絕緣材料級別為Ⅱ級的電氣間隙不小于6㎜，爬電距離不小于10㎜。

配電箱外殼材質采用含鎂量不大于6%（質量百分比）的鑄造鋁合金制造。

配電箱的所有黑色金屬零部件必須具有防銹措施，表面不得有鍍層脫落現象。

配電箱應設有內外接地螺釘，內接地螺釘不小于M6，外接地螺釘不小于M8。

配電箱外殼在明顯處應設有清晰、永久性的凸紋標志“Ex”。

配電箱隔爆接合面與外殼容積相對應的小寬度L和大間隙ic應符合GB3836.2-2000中ⅡB類為表3、ⅡC類為表4的規定，接合面上緊固螺栓孔與外殼內側距離l應符合GB3836.2-2000中5.2.6規定，接合面表面平均粗糙度Ra不超過6.3μm。

 廠用防爆配電箱

訂貨須知

用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。

一般情況下，用戶必須提供配電電氣系統圖。
